Вы задумали дом без несущей стены посередине: просторную кухню-гостиную внизу, светлую мансарду наверху. А стропильщик первым делом говорит, что без стоек под коньком вальмовая крыша не встанет. Соглашаться не хочется: столбы посреди спальни ломают всю планировку. Рисковать тоже страшно. Прогиб конька, трещины в стенах от распора или переделка кровли через пару лет обойдутся дороже любого проекта. Разберём, при какой ширине дома стойки действительно не нужны, чем их заменить и где без расчёта не обойтись.
1. Зачем отказываться от стоек и чем за это платить
В классической четырёхскатной крыше коньковый прогон лежит на вертикальных стойках. Стойки упираются в балки перекрытия над внутренней несущей стеной и забирают на себя заметную часть веса кровли со снегом. Уберите их, и вся нагрузка уйдёт на наружные стены через мауэрлат. Мауэрлат — это деревянный брус по верху стены, на который опираются нижние концы стропил. Без центральной опоры каркас крыши начинает распирать стены в стороны. С этим распором как раз и работают висячие стропила, ригели и шпренгели.
Зачем идти на такую сложность? Отказ от внутренних опор даёт несколько преимуществ:

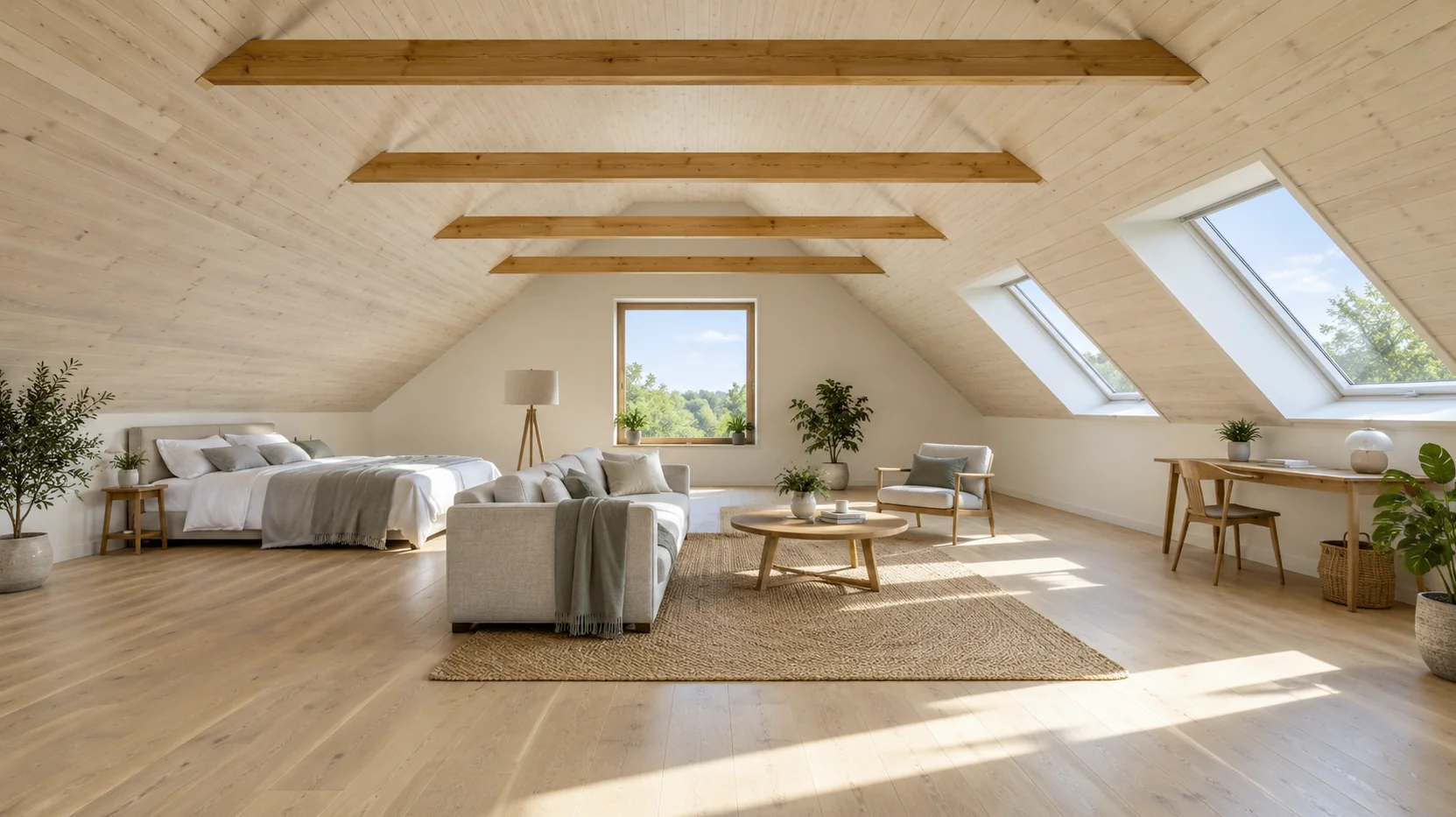

- Свободная мансарда. Под крышей нет столбов, жилое пространство легко поделить на спальню, детскую или кабинет без колонн посреди комнаты.
- Открытая планировка этажа. Внизу не нужна несущая стена под стойки, кухня-гостиная получается цельной.
- Потолок по скатам. Пространство чердака можно открыть до самого конька и получить высокий потолок с балками.
- Больше полезной площади. Каждая стойка отнимает место, а без стоек мебель встаёт там, где удобно.
За свободу приходится платить материалами и сложностью. Длинные несущие элементы держат нагрузку без поддержки, поэтому вместо доски 50×150 мм нередко нужна 50×200 мм или клееный брус. Узлы соединяют болтами, шпильками, металлическими пластинами: одних гвоздей здесь мало. Без чертежа с расчётом нагрузок такую крышу не строят, ведь ошибку в сечении заметят только после первой снежной зимы. Всё это заметно удорожает стропильную систему по сравнению с обычной схемой.
Если мансарда задумана жилой, эти затраты окупаются полезной площадью. Если чердак останется холодным, проще поставить стойки: стропильная система выйдет легче и дешевле.
2. При какой ширине дома можно обойтись без стоек
Главный параметр для выбора схемы — пролёт, то есть расстояние между наружными несущими стенами по короткой стороне здания. Чем шире пролёт, тем длиннее стропильные ноги и тем сильнее они прогибаются под весом кровли со снегом. На небольших пролётах хватает простой затяжки. На больших без дополнительных элементов усиления уже не обойтись.
Пролёт задаёт схему, но границы сдвигают ещё три фактора. Пологий угол наклона увеличивает снеговую нагрузку, потому что снег дольше задерживается на скатах. Сильный ветер в открытой местности давит на скаты сбоку. Тяжёлая черепица весит в несколько раз больше, чем профнастил. Ориентироваться можно на такую таблицу:
| Пролёт | Схема стропильной системы | Чем гасят распор и прогиб |
|---|---|---|
|
до 6 м |
Висячие с затяжкой |
Затяжкой служат балки чердачного перекрытия |
|
6–7,5 м |
Висячие с ригелем |
Ригель в верхней части связывает каждую пару ног |
|
7,5–10 м |
Висячие с усилением |
Шпренгели, подкосы, несущий коньковый прогон из клееного или металлического бруса |
|
больше 10 м |
Фермы или индивидуальный проект |
Заводские фермы на металлических пластинах либо расчётная схема под конкретное здание |
Цифры в таблице — ориентир для первого разговора со стропильщиком, а не готовое решение. В снеговом районе или под натуральной черепицей каждая граница сдвигается вниз примерно на метр. Под лёгким профнастилом в мягком климате запас, наоборот, больше. Точный ответ даёт только расчёт, где учитывают реальные нагрузки, сечение бруса, шаг стропил и угол наклона скатов.

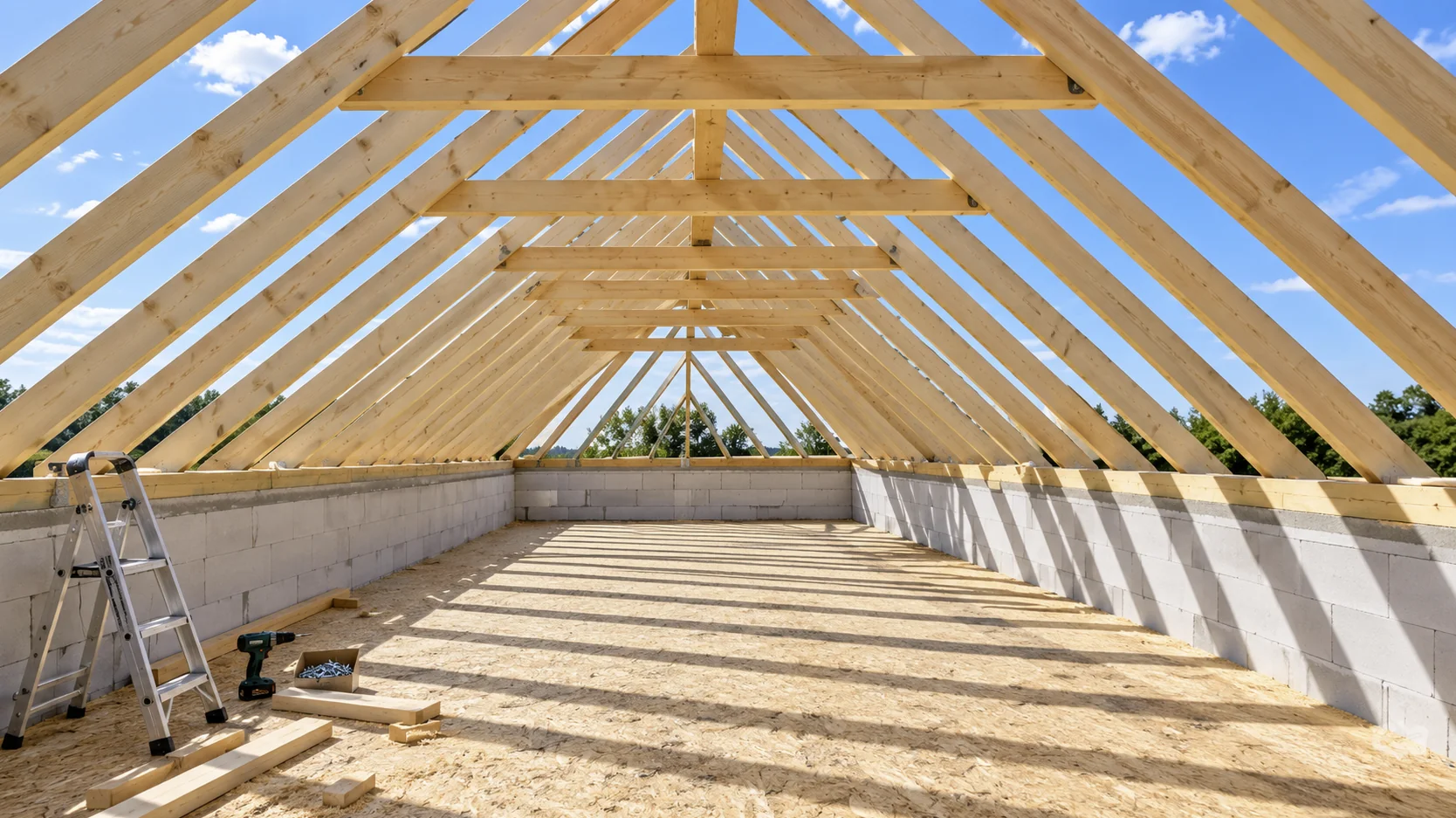

3. Висячие стропила с затяжкой и ригелем: базовая схема
Стропила бывают двух типов. Наслонные лежат внизу на мауэрлате, вверху на коньковом прогоне, а прогон держат стойки. Висячие опираются только на наружные стены, а верхними концами упираются друг в друга. Пара таких ног образует треугольник, самую жёсткую геометрическую фигуру. Поэтому висячие стропила держат крышу без промежуточных опор.
У треугольника есть слабое место. Под весом снега стропильные ноги стремятся разъехаться внизу и вытолкнуть стены наружу. Распор гасит затяжка: горизонтальная балка, которая связывает нижние концы пары. Затяжка работает на растяжение, её всегда делают цельной, без стыков. В частном строительстве затяжками часто служат балки чердачного перекрытия. Стропила крепят прямо к ним, а отдельный брус уже не нужен.
В вальмовой крыше по такой схеме собирают рядовые стропила двух боковых скатов-трапеций. Треугольные вальмы на торцах держат диагональные стропила, о них расскажем ниже.
Сложности начинаются, когда стропила опираются не на перекрытие, а на мауэрлат поверх стен мансардного этажа. Тогда затяжка на уровне опоры проходит поперёк комнаты на высоте человеческого роста. Выход один: поднять затяжку выше головы. Такую поднятую затяжку стропильщики называют ригелем. Обычно ригель ставят так, чтобы до пола оставалось 2,2–2,5 м. Этого хватает для комфортного потолка.
Чем выше ригель, тем сильнее изгибаются стропила ниже него. Поэтому вместе с высотой помещения растёт сечение стропильных ног. Ригель ставят на каждую пару стропил. Крепят его болтами или шпильками насквозь, гвоздей для такой нагрузки мало. Бонус схемы: ригели служат готовым основанием для потолка мансарды. Снизу к ним подшивают отделку, сверху укладывают утеплитель.
4. Шпренгели и подкосы: как усилить накосные стропила

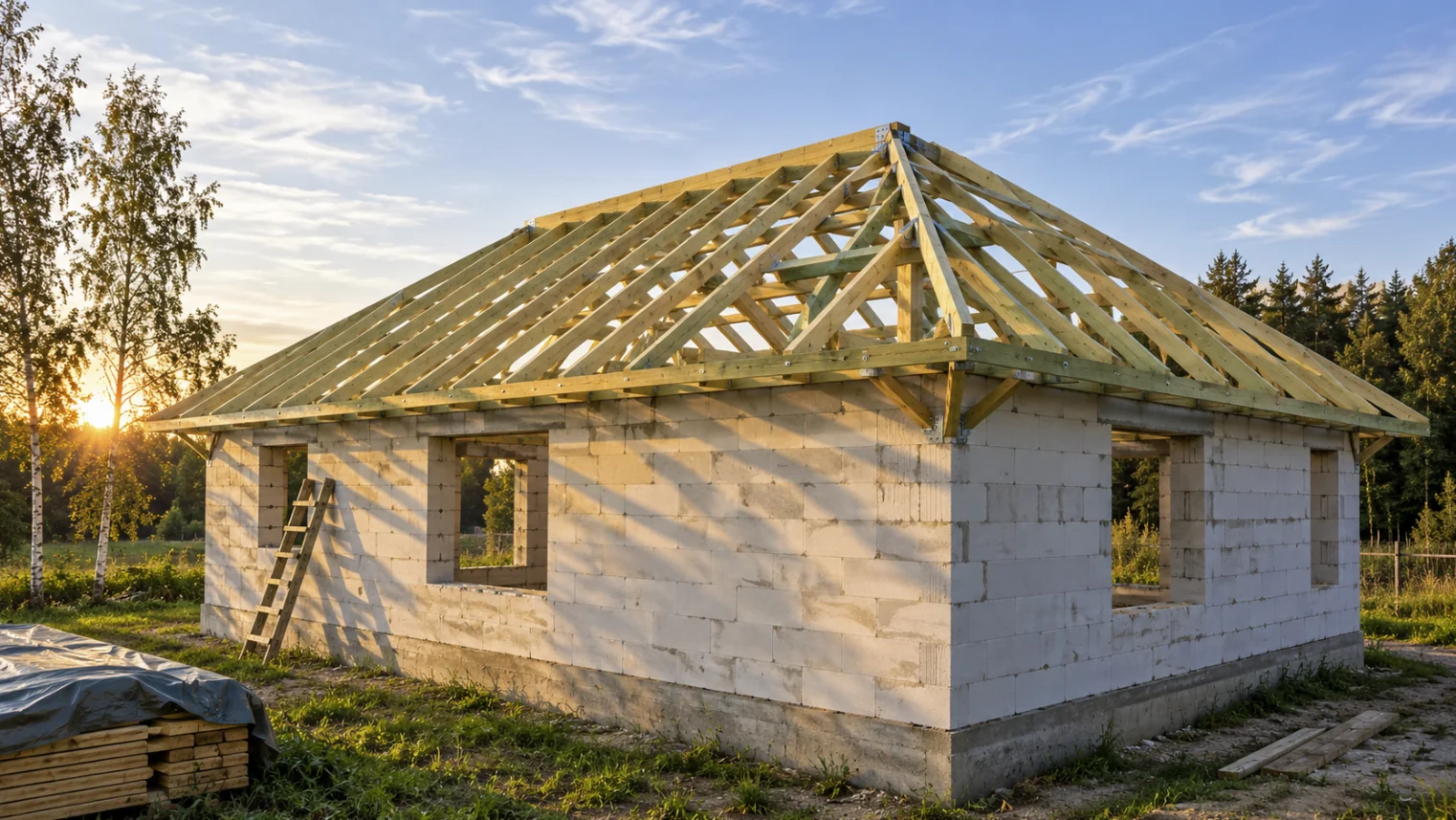

Накосные стропила идут от угла здания к коньку и формируют рёбра крыши. Их ещё называют диагональными или угловыми. Это самые длинные элементы всей стропильной системы: на доме шириной 8 м длина накосной ноги легко переваливает за 6 м. Вдобавок на них с двух сторон опираются нарожники, короткие стропила вальмы и бокового ската. Поэтому накосная нога несёт нагрузку больше рядовых стропил, а прогибается сильнее остальных.
Как правило, если длина накосного стропила больше 7,5 м, ему нужна промежуточная опора. Без центральных стоек эту задачу решают другими способами:
- Шпренгель. Балку кладут поперёк угла здания на две соседние стены, на неё ставят короткую вертикальную стойку под накосное стропило. Стойка оказывается в низком углу у карниза, где пространство мансарды всё равно не используют.
- Подкос. Наклонная доска передаёт часть нагрузки с накосной ноги на балку перекрытия. Подходит, если балка рассчитана на такую нагрузку.
- Спаренное сечение. Накосную ногу собирают из двух досок на болтах или делают из клееного бруса. Крупное сечение держит нагрузку без дополнительных подпорок.

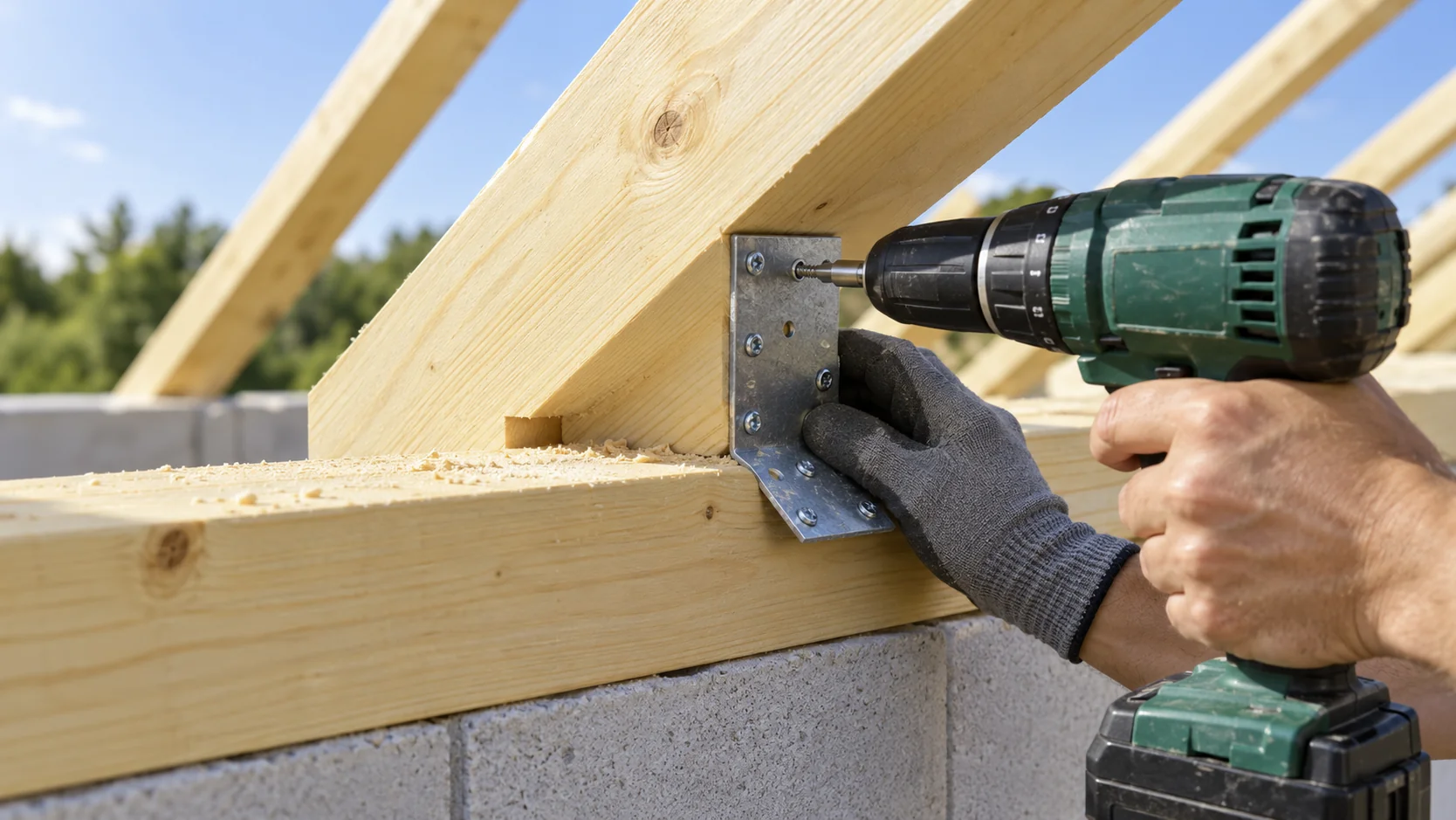

- Металлические пластины и уголки. Усиливают узлы, где накосное стропило встречается с мауэрлатом, коньком и нарожниками. Жёсткий узел не даёт ноге провернуться или сползти под нагрузкой.
На практике способы часто сочетают: спаренную накосную ногу ставят на шпренгель, а все узлы крепят металлом. Самый распространённый вариант для мансарды — шпренгель, потому что он не отнимает жилое пространство. Количество подпорок, сечение и место установки зависят от длины ноги, снеговой нагрузки и веса кровли. Эти параметры определяют расчётом.
5. Узел конька: точка, где сходятся вальмы

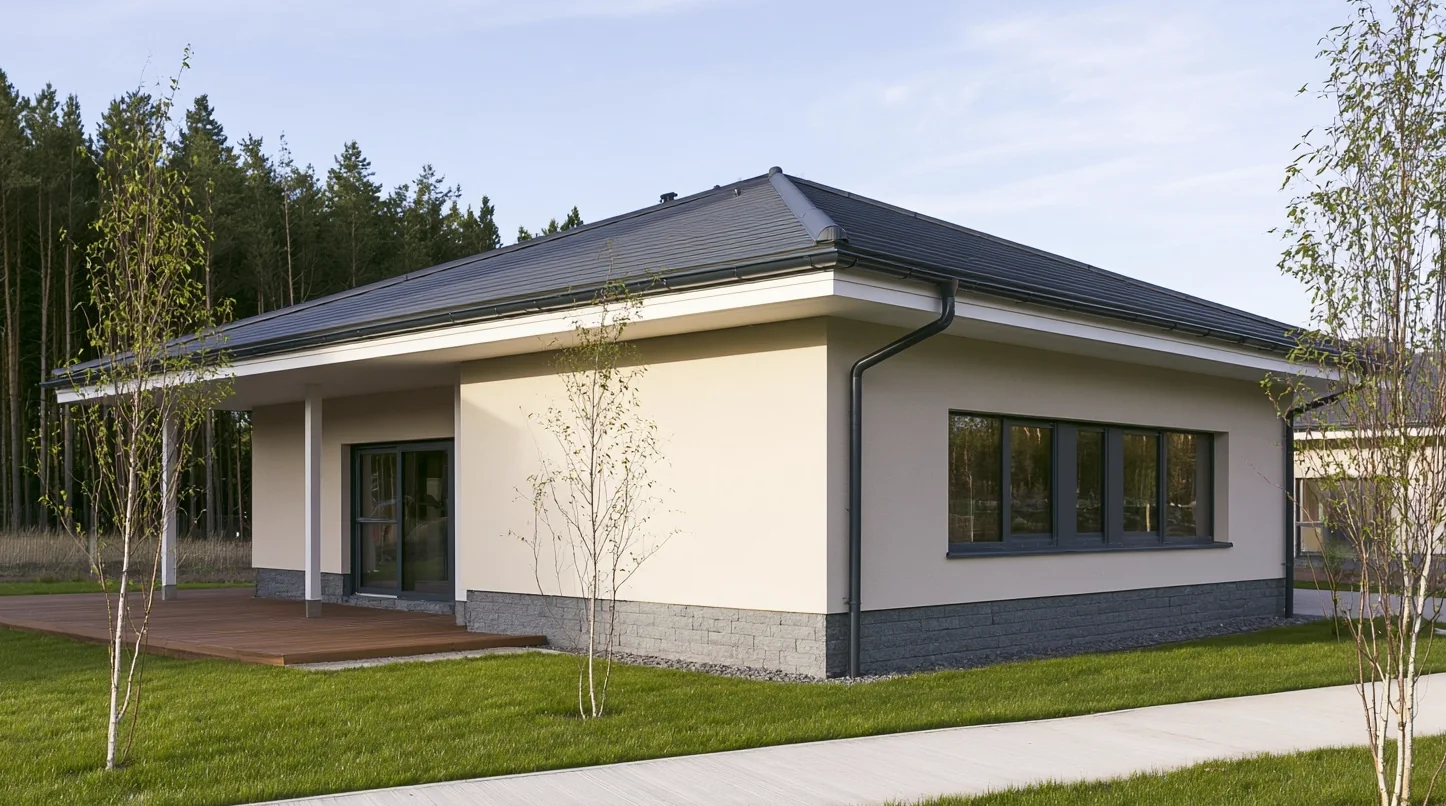

Над каждой вальмой есть место, где встречаются сразу четыре элемента: коньковый прогон, центральная балка вальмы и два накосных ребра. Таких узлов в крыше два, по одному на каждом конце конька. В обычной схеме под ними стоит опора, которая принимает вес снега и кровли. Без опоры этот вес держится только на прочности соединения.
Роль конькового прогона зависит от схемы. Если рядовые пары собраны висячими, они держат себя сами, а прогон лишь выравнивает геометрию скатов. Если скаты опираются на прогон, его делают несущим: из клееного бруса или металлической балки. Длина конька у вальмовой крыши с равными уклонами равна разнице между длиной и шириной здания. На коробке 8×12 м конёк выходит 4 м, на коробке 8×16 м уже 8 м. Для квадратной коробки конька нет: все четыре накосных ребра сходятся в одной точке (шатровая крыша). Чем длиннее конёк, тем мощнее сечение несущего прогона.
Для квадратного здания есть вариант проще: шатровая крыша. Конька у неё нет, все четыре накосных ребра сходятся в одной точке по центру. Рёбра упираются друг в друга, как жерди в шатре, конструкция получается жёсткой без дополнительных опор.
Главное в узле конька — плотные соединения. Накосные рёбра подрезают под точный угол, чтобы торцы прилегали к прогону без зазоров. Крепят их металлическими пластинами, болтами или шпильками. Обе вальмы должны быть симметричными: перекошенная вальма тянет конёк в сторону, а со временем узел расшатывается. Опытные плотники сначала собирают узлы конька, проверяют геометрию и только потом монтируют короткие элементы вальм.
6. Какое кровельное покрытие выбрать для лёгкой стропильной системы
Без внутренних опор каждый килограмм на квадратный метр влияет на сечение бруса. Вес кровельного пирога складывается из покрытия, обрешётки, подкровельной мембраны и утеплителя. Разница между лёгким и тяжёлым материалом доходит до десяти раз. Поэтому материал для вальмовой крыши выбирают до расчёта, а не после него.

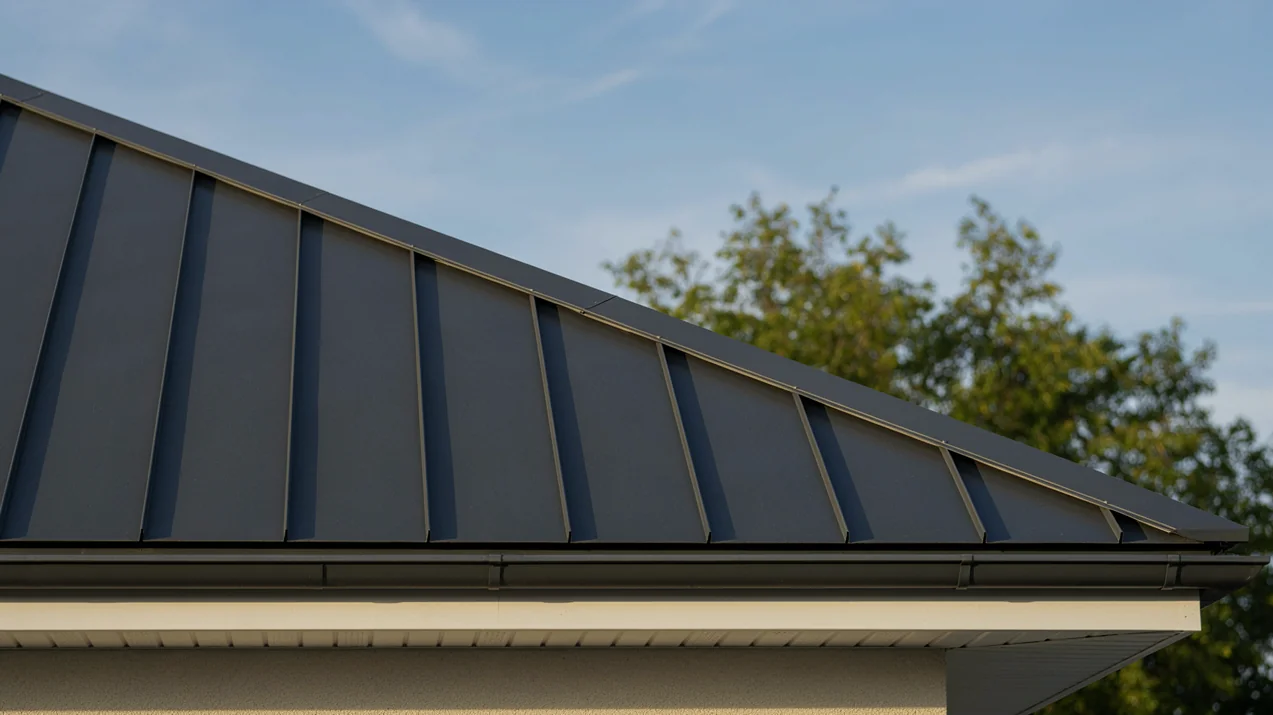

Лист весит 4–5 кг/м² в зависимости от толщины стали (0,4–0,5 мм) и типа полимерного покрытия. Укладывается металлочерепица на разреженную обрешётку с шагом под размер волны. Минимальный уклон 14°. Срок службы зависит от защитного покрытия: от 20 лет у полиэстера до 50 лет у толстых полимерных слоёв. На вальмовой крыше у металлочерепицы много отходов: треугольные скаты требуют косой подрезки листов, в обрезки уходит до 30% материала.

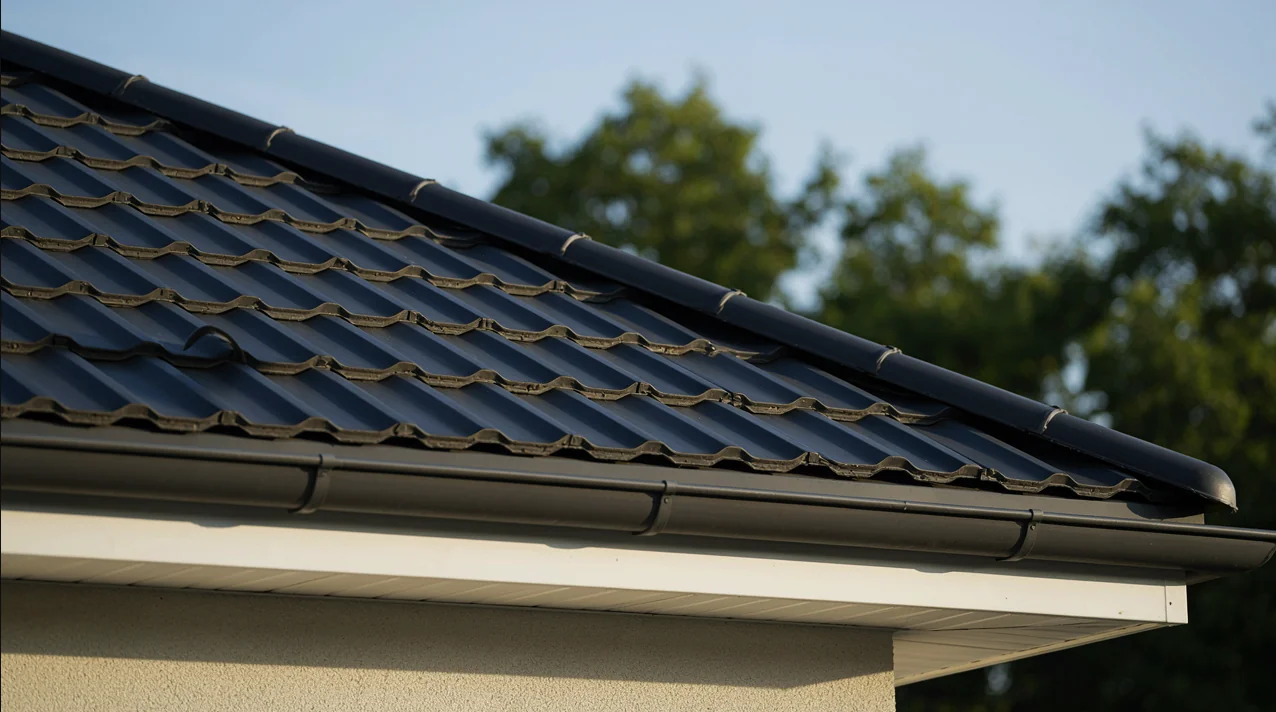

Вес такой же низкий, 4–6 кг/м², а цена ниже, чем у металлочерепицы. Минимальный уклон 12°. Служит 20–40 лет в зависимости от толщины металла и покрытия. Минус тот же, что у металлочерепицы: много подрезки на вальмах. К тому же простой рисунок волны на сложной форме смотрится скромнее, профнастил чаще выбирают для бань, гаражей или хозяйственных построек.

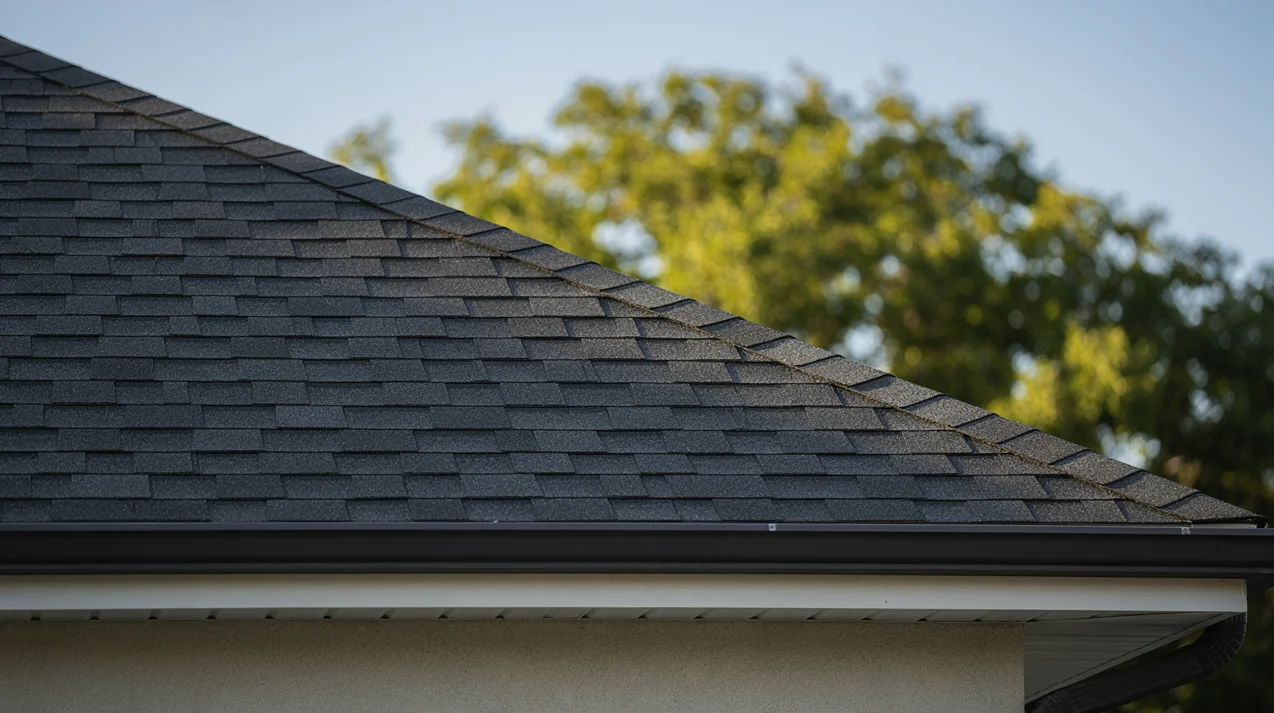

Сама плитка весит 8–12 кг/м², но требует сплошного основания из влагостойкой фанеры или OSB-плит. Вместе с основанием выходит 18–22 кг/м². Минимальный уклон 12° (при меньших углах требуется усиленная гидроизоляция). Срок службы 30–50 лет. Мелкие гонты легко подгоняют под рёбра и ендовы, отходов почти нет. Для вальмовой крыши это один из самых удобных материалов при условии, что расчёт учёл вес сплошного настила.

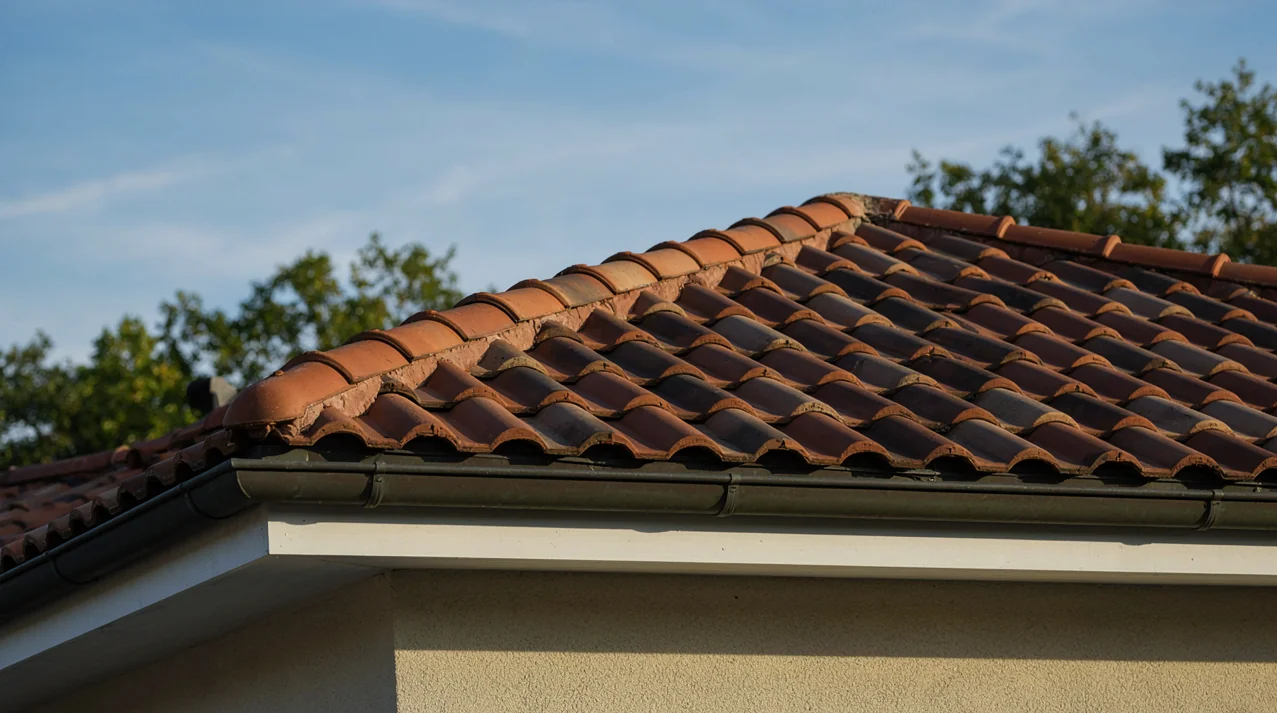

Керамика или цементно-песчаная черепица весит 40–60 кг/м², в 10 раз больше металла. Минимальный уклон обычно от 22°. Служит 100 лет и больше. Без внутренних опор такой вес требует заводских ферм или серьёзного усиления каждого узла. Если хочется натуральную черепицу и мансарду без колонн одновременно, проектирование начинают именно с покрытия.
Под любое покрытие кладут подкровельную гидроизоляционную мембрану. Она защищает утеплитель от конденсата и осадков, которые ветер задувает под листы. Мембрана весит меньше 1 кг/м², на расчёт почти не влияет, зато продлевает службу всего пирога.

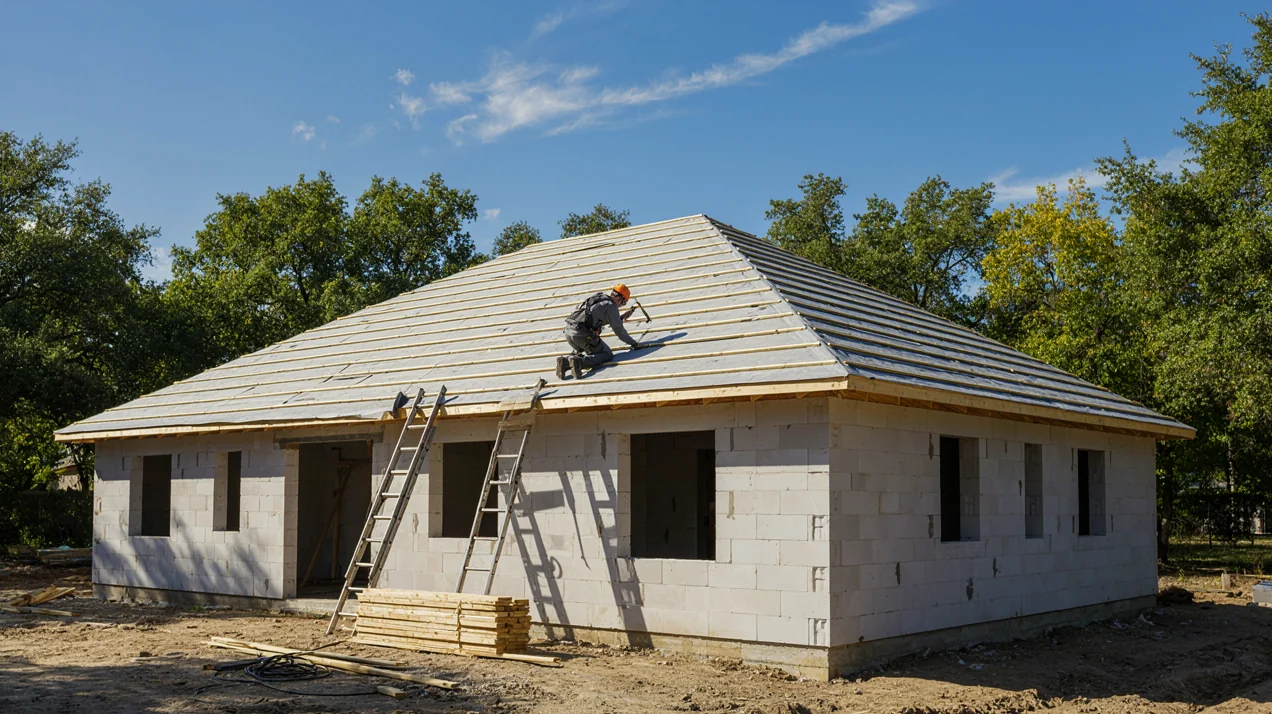

7. Порядок монтажа и контрольные точки
Монтаж вальмовой крыши без внутренних опор идёт в том же порядке, что и обычной. Отличие в цене ошибки: здесь каркас держится только за счёт жёсткости узлов, неточность в одном соединении ослабляет всю конструкцию. После каждого этапа стоит остановиться и проверить результат. Исправить узел до укладки кровли проще, чем разбирать готовый пирог.
Вот как монтируют вальмовую крышу без опорных стоек:
- Обработка древесины. Перед монтажом брус и доски пропитывают антисептиком и антипиреном. Контроль: влажность дерева не выше 20%, иначе после высыхания крепёж ослабнет.
- Мауэрлат. Брус укладывают по периметру коробки на слой гидроизоляции, крепят к кладке шпильками или анкерами с шагом 1–1,2 м. Контроль: диагонали обвязки одинаковые, верх выставлен в горизонт.
- Балки перекрытия или затяжки. Монтируются поперёк коробки с одинаковым шагом. Контроль: каждая затяжка цельная, без стыков по длине.
- Рядовые пары и коньковый прогон. Первыми ставят крайние пары, между ними натягивают шнур, затем монтируют промежуточные. Контроль: линия конька ровная по всей длине.
- Накосные рёбра и шпренгели. Рёбра заводят в узлы конька, на длинных пролётах сразу ставят шпренгели. Контроль: торцы прилегают к прогону плотно, без зазоров.
- Нарожники. Крепят к мауэрлату металлическими уголками, к накосным рёбрам вразбежку, чтобы с двух сторон они не сходились в одной точке. Контроль: в каждом узле металлический крепёж, а не одни гвозди.
- Ригели и подкосы. Устанавливают на каждую рядовую пару. Контроль: болты или шпильки насквозь.
- Кровельный пирог. Мембрана, контробрешётка с вентзазором 50 мм, обрешётка, покрытие. Контроль: материал совпадает с тем, под который делали расчёт.
Вентзазор особенно важен. Без него влага скапливается под покрытием, а древесина каркаса начинает гнить уже через несколько лет.
Если хочется мансарду без колонн и уверенность, что крыша переживёт любую снежную зиму без деформаций, обращайтесь в компанию «Артель и С». Специалисты подберут индивидуальные решения под размеры вашего здания: рассчитают узлы, предложат схему с ригелями, шпренгелями или прогоном из клееного бруса, выполнят монтаж в соответствии со строительными требованиями. Мы строим одноэтажные и двухэтажные дома с вальмовыми крышами, а фото готовых объектов собраны в портфолио на сайте. Оставьте заявку на бесплатную консультацию, согласившись с политикой конфиденциальности и обработкой персональных данных это займёт пару минут.
Сотрудничая с нами вы получаете
Гарантию соблюдения сроков
- Сдача объекта всегда точно в срок
- В случае задержки несем штрафные сакции в размере 3% за день
Прозрачную, фиксированную смету
- Без скрытых дополнительных работ
- Вы платите только за то что вам нужно, а что вам нужно - выбираете сами!
Ежедневные фото-видео отчеты
- Отчеты о ходе работ в whatsApp или email
- Вы будете в курсе, даже если не можете присутствовать на объекте.
Как мы работаем
Оставляете заявку
Мы с Вами связываемся и даем Вам бесплатную консультацию
Согласовываем выезд
Наш специалист выезжает к вам на объект, чтобы произвести необходимые расчеты и съем размеров
Коммерческое предложение
По данным собранным специалистом составляем для вас смету и отправляем на ваше одобрение
Заключаем договор
Если Вас все устраивает заключаем договор и производим все необходимые работы
8. Вопрос-ответ
Возможно, если есть опыт плотницких работ и готовый проект с расчётом. Вальмовая крыша без центральных опор сложнее обычной: каждый узел работает на пределе, детали крепления требуется выполнить точно по чертежу. Без расчёта даже опытный плотник не определит сечение бруса на глаз. Лучше заказать проект, а смонтировать каркас собственными силами с помощью специалиста на ключевых этапах.
Двускатная крыша имеет два ската и два вертикальных фронтона на торцах. Вальмовая крыша вместо фронтонов имеет треугольные скаты, внешний вид получается собранным, а фасад со всех сторон защищён свесом. Полувальмовая и датская крыши — разновидности вальмовой: у полувальмовой торцевые скаты укорочены снизу, у датской сверху, а над ними остаётся небольшой фронтон под окно.
Да, причём именно в каркасно-щитовых домах вальмовая крыша без внутренних опор встречается особенно часто. Открытая планировка без несущих перегородок здесь обычное дело. Висячая схема равномерно распределяет вес по внешнему контуру каркаса, поскольку опирается только на верхнюю обвязку. Главное — учесть распор при проектировании, чтобы обвязка не разошлась.
Вальмовая крыша хорошо выдерживает ветровое воздействие благодаря отсутствию фронтонов. Ветер обтекает пологие скаты, а не давит на плоский торец, как парус. Карнизный свес идёт по всему периметру, вода от дождя стекает равномерно и не попадает на фасад. Это одна из причин, почему вальмовая крыша популярна в зоне сильных ветров.
В мансарде используются два основных вида окон: мансардные в плоскости ската и слуховые, которые выступают над поверхностью кровли. Мансардное окно проще: его ширину подбирают под шаг каркаса, чтобы не разрезать несущие элементы. Если окно шире шага, по бокам устанавливается усиленная обвязка. Слуховые окна лучше располагать на трапециевидных скатах, где больше места и меньше сложных узлов.
Оптимальный уклон для большинства регионов составляет 25–40°. Такой угол обеспечивает сход снега, а мансарда сохраняет полезную высоту. Пологая крыша дешевле по материалам, но собирает больше снега. Крутая лучше сбрасывает осадки, зато ловит больше ветра. Точный уклон определяют с учётом снеговой зоны, ветровой зоны и требований выбранного покрытия.
Лежень — брус, который кладут на внутреннюю несущую перегородку. На него опираются вертикальные опоры под конёк в наслонной системе. В вальмовой крыше без внутренних опор лежень не нужен, потому что вся конструкция держится на наружном контуре. Лежни применяются только там, где проект предусматривает промежуточную опору, например под шпренгелем в углу здания.
